STRUCTURE 構造
安全な基礎設計
基礎の構造方法

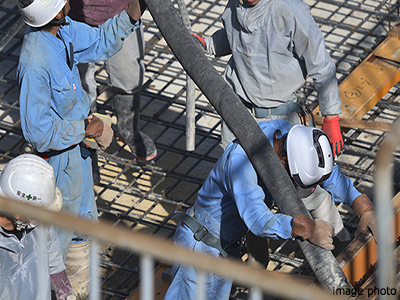

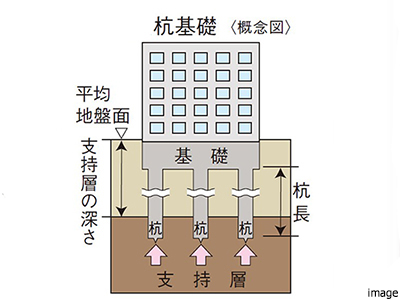

『パークハウス赤坂新坂』では、地中の支持層に強固な杭を構築して建物を支える「杭基礎」工法が採用されています。杭の杭径は1.0～1.2m、杭先端径は1.2～1.8m、杭長は19～24m。杭1本あたり2,400～最大5,400kN（約540t）まで建物を支えることができ、合計56本の杭によって支持されています。杭種は場所打ちコンクリート杭、工法はアースドリル拡底工法です。地盤調査によると、支持層の深さは地盤面（GL）約－28.0mとなっています。
緻密な地盤調査

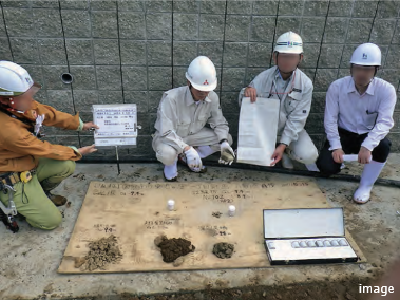

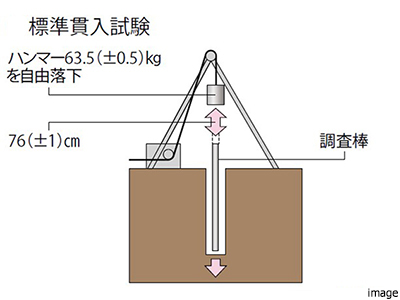

建物に適した基礎工法を決定するため、敷地の地盤調査（土質試験や標準貫入試験など）が実施されています。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風などの外力（水平方向の力）を確実に地盤に伝える必要があります。そのため、地盤調査の結果から建物に適切な基礎工法が選定されます。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風などの外力（水平方向の力）を確実に地盤に伝える必要があります。そのため、地盤調査の結果から建物に適切な基礎工法が選定されます。
現場で強固な杭を造るアースドリル工法

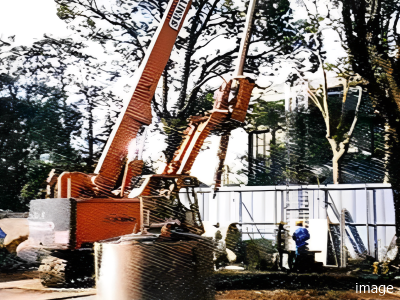

『パークハウス赤坂新坂』の支持層は、地下28.0mにあり、杭基礎方式が採用されています。その工法は、アースドリル工法というもので、アースドリルといわれる刃の付いた回転バケットを使って建設現場で孔を掘り、コンクリートを流し込んで造る場所打ちコンクリート杭と呼ばれる工法の一種です。
すべての杭孔の精度を超音波で検査
杭の施工を確実に行うため、最初に施工する杭について地盤調査結果と実際の土質が同じかどうかが確認されたうえで、以下の調査が行われています。そして施工されたすべての杭孔について、超音波などにより以下の検査が行われます。
・支持層まで達しているか
・垂直に掘られているか
・設計図通りに杭の直径が確保されているか
このような検査が実施された上でコンクリートが流し込まれています。
・支持層まで達しているか
・垂直に掘られているか
・設計図通りに杭の直径が確保されているか
このような検査が実施された上でコンクリートが流し込まれています。
建物強度を高める取り組み
技術者のレベルを揃えるための技術試験を実施
コンクリートに組み込まれる鉄筋は、一定の長さの鉄筋を建設現場で繋ぎ合わせて組み上げられています。通常、繋ぎ目が最も強度が低いため、鉄筋を繫ぐ技術は鉄筋の強度を決める重要なポイントとなり、作業を行う人の技量が必要となります。そこで三菱地所では、技術者が繫いだ部分に必要な強度があるかの試験が行われています。この実技試験に合格した人、または資格保有者（※）のみが実際の作業を行っています。人が手作業で行うことが多い現場だからこそ厳しいチェックが行われ、一定レベルの技術が揃えられています。
※最高レベルである手動ガス圧接技量資格者（4種）
※最高レベルである手動ガス圧接技量資格者（4種）
粘り強さをアップする配筋方法

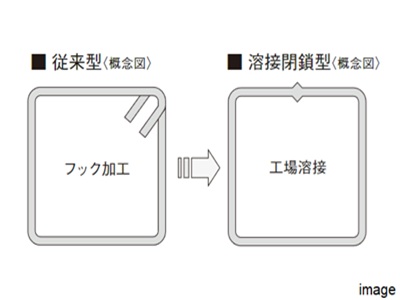

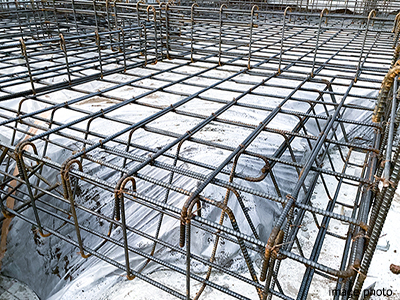

建物の柱（柱梁の接合部分及び間柱は除く）の部分に巻く鉄筋（帯筋）を、「スパイラル型」または「溶接閉鎖型」にすることで、建物の柱に粘りを持たせています。この配筋方法によって、地震で生じる押し潰そうとする大きな力に対し、粘り強さを発揮します。また、床・壁の鉄筋は、コンクリートの中に二重に鉄筋が配された「ダブル配筋」により強度が確保されています。
※住棟（住戸を含む建物）の主要構造部となる柱が対象です。
※住棟（住戸を含む建物）の主要構造部となる柱が対象です。
長く安心して暮らすための耐久性
＜コンクリートの耐久性＞
確かな品質管理

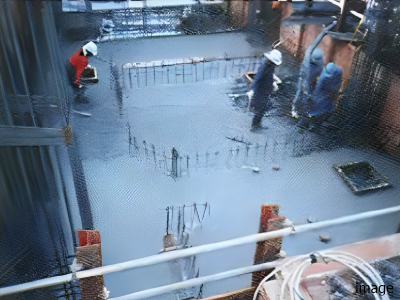

コンクリートは固まってしまうと品質の差はわかりません。そこで、確かな品質のコンクリートで建設するために三菱地所では、クオリティインスペクター制により工事段階でも厳しくチェックする体制が整えられています。
強度を確認する圧縮強度試験

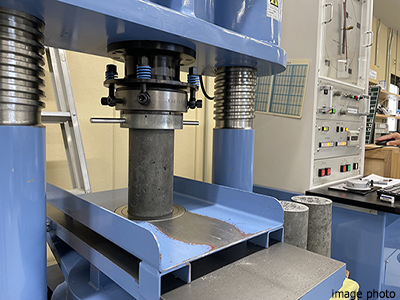

現場で打設されたコンクリートの一部はサンプルとして保管されます。所定の期間経過後、固まったサンプルに実際に圧力を加え、想定した以上の強度があることを圧縮強度試験によって確認されます。
※住棟の壁・床・柱・梁・基礎などが対象となります。
※住棟の壁・床・柱・梁・基礎などが対象となります。
受入検査

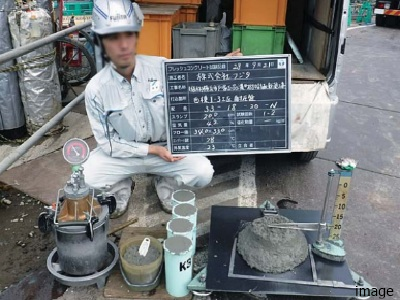

工場から建築現場に届いたコンクリートは、抜き取りによる受入検査が実施されています。検査ではコンクリートの流動性、空気量、塩分量、温度などがチェックされます。この検査でしっかりとチェックを受けたコンクリートがポンプ車に送られ、型枠に流し込まれます。
※住棟（住宅を含む建物）の壁・床・柱・梁・基礎などが対象となります。
※住棟（住宅を含む建物）の壁・床・柱・梁・基礎などが対象となります。
コンクリートの水分量
1m³のコンクリートを作る際に使用する水の量は、通常よりも少ない175kg/m³以下とされ、コンクリートの耐久性がアップされています。
※JASS5標準仕様の通常の単位水量は185kg/m³以下
※JASS5標準仕様の通常の単位水量は185kg/m³以下
＜外壁・屋根の耐久性＞
タイルの施工も引っ張り
試験でしっかりチェック

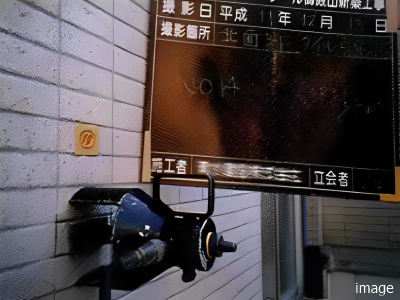

貼り終わったタイルは、施工後剥離することがないよう、接着力試験機で引っ張り試験が行われています。
ひび割れを生じにくくする
誘発目地

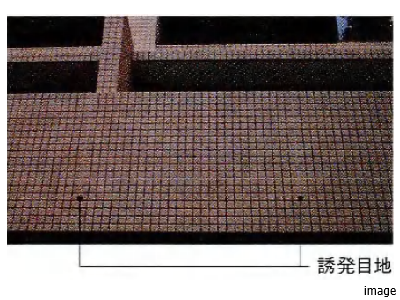

外壁の要所に誘発目地を設け、ひび割れ防止対策が施されています。誘発目地で外壁の伸縮を吸収することにより、その部分でひび割れを生じにくくする工夫です。
タイルはコンクリートの
ガードに一役

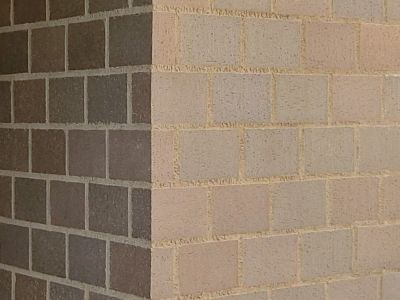

外観のタイルは、美観を演出するだけではなくコンクリートの耐久性を高める役割も担っています。コンクリートは雨風に晒されると化学反応を起こし、内の鉄筋が錆びてしまう恐れがあります。これをせっ器質タイルや吹き付けタイルなどにより守っています。
最上階の屋根は
コンクリートの外に断熱材

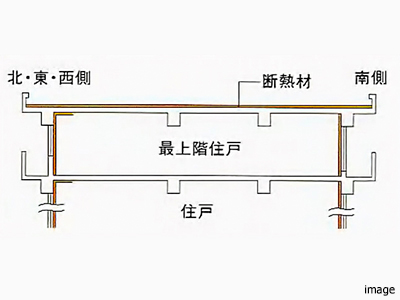

最上階の屋根部分は最も過酷な気象条件に晒されているため、様々な工夫が施されています。まず屋内への雨漏りの原因となる水たまりができないように、コンクリート躯体で勾配を取り、アスファルトによる防水処理が行われています。さらに太陽熱の影響でコンクリートが熱膨張を起こしひび割れを起こさないよう、外断熱（一部内断熱）処理が施されています。これにより屋根の内部結露が防がれています。
＜設備･機器の耐久性＞
錆を出さない工夫がされた
飲料水の共用給水管
飲料水の共用給水管には、ステンレス管が採用されています。
住戸の給水・給湯管には
耐蝕性に優れた素材を選択
給水・給湯管には、耐蝕性に優れた赤水が発生しない架橋ポリエチレン管が採用されています。
耐久性が考えられた
排水竪管
排水竪管は、耐久性に優れた硬質塩ビライニング鋼管が採用されています。
※雨水管、通気管、空調ドレン管などは除く。
※雨水管、通気管、空調ドレン管などは除く。
住戸の換気ダクトは
場所に合わせた素材が選択
浴室は、湿気が多いためコーティングダクトが採用されています。キッチンは、耐蝕性に優れたガルバリウム銅板ダクトが採用されています。トイレには、亜鉛メッキスパイラルダクトが採用されています。それぞれの場所にあった素材が選択されています。
※コンクリートについての説明は、住棟（住宅を含む建物）の壁、床、柱、梁、基礎等に使用されているコンクリートについてのものであり、電気室やゴミ置場等の付属建物、機械式駐車場ピット等の工作物、外構の塀や擁壁、花壇の基礎等、その他エントランスアプローチや駐輪場等土間や杭に使用されるコンクリートは対象外となります。
